關于液壓缸受力的計算，請聽題：



油缸缸徑100毫米，使用壓力6.3Mpa，推力是幾噸？

學霸作答：

給我一張紙一根筆和一個計算器先~等我10分鐘

由力的計算公式可知: F = PS

S = πR² = π (D/2)²

（P：壓強； S：受壓面積—由油缸的缸徑、桿徑決定）

F=6.3*3.1415*100*100/4=49480N

由F=mg可得m=49480/9.8=5048kg

負荷率0.8，實際推力可達=5048*0.8=4噸



學渣作答：

能用手機嗎？1分鐘給你答案

哇，好厲害，他是怎么做到的？

請往下看



▼▼



系統壓力6.3Mpa，要推動2噸，

油缸與地面呈30度安裝情況下，要選多大缸徑的油缸？

學霸作答：

給我一張紙一根筆和一個計算器先~ 等我20分鐘

m=2000/sin30°=4000kg

負荷率0.8，實際受力F=mg/0.8=4000*9.8/0.8=49000N

由力的計算公式可知: F = PS

S = πR² = π (D/2)²

（P：壓強； S：受壓面積—由油缸的缸徑、桿徑決定）

D²=4F/πP=4*49000/(3.1415*6.3)=9903.266

D=99.5mm

取整數，缸徑100毫米



學渣作答：

能用手機嗎？1分鐘給你答案



哇，好厲害，他是怎么做到的？

因為有神器！



神器在哪里？我也要！！！

▼▼

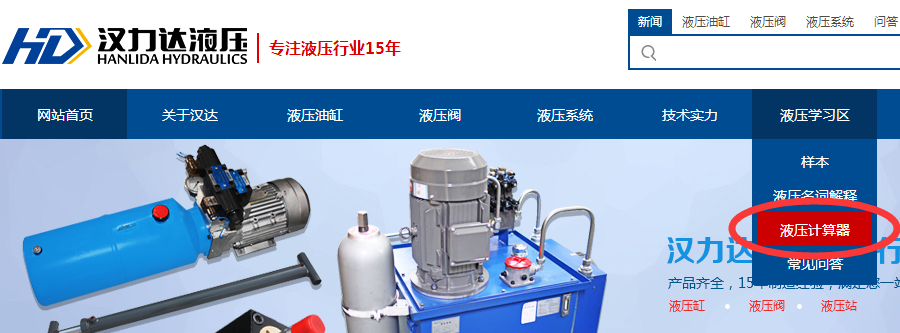

上電腦

輸入漢力達企業官網網址handayeya.com

導航欄

液壓學習區》液壓計算器

進入后看到

看到液壓缸選型、液壓系統選型

按需選擇

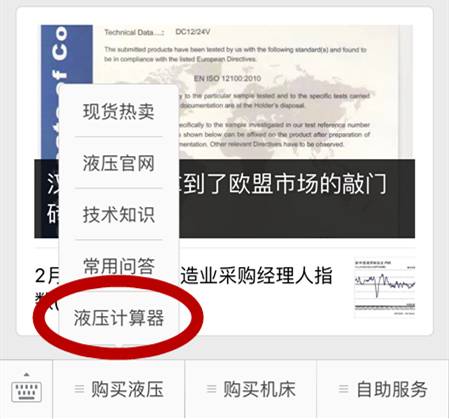

上手機

微信公眾號浙江漢達服務中心

導航欄

購買液壓》液壓計算器

進入后看到

看到液壓缸選型、液壓系統選型

按需選擇



▼▼

我們一起來看看液壓缸選型具體怎么操作

---

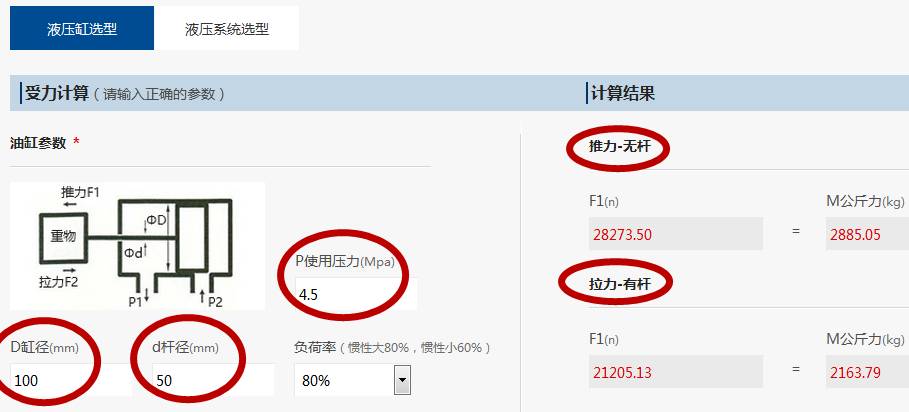

液壓缸選型-受力計算

左側輸入缸徑、

使用壓力、桿徑等參數

右側出結果

自動計算出推力和拉力

---



---

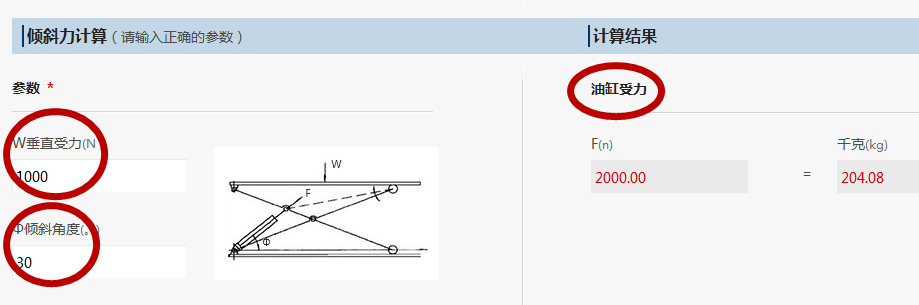

液壓缸選型-傾斜力計算

左側輸入垂直受力

和傾斜角度，

右側系統自動推算出結果。

這簡直就是菜鳥、小白的福音呀！

---

參數我都知道了，

那怎么挑選適合的油缸呢



▼▼

---

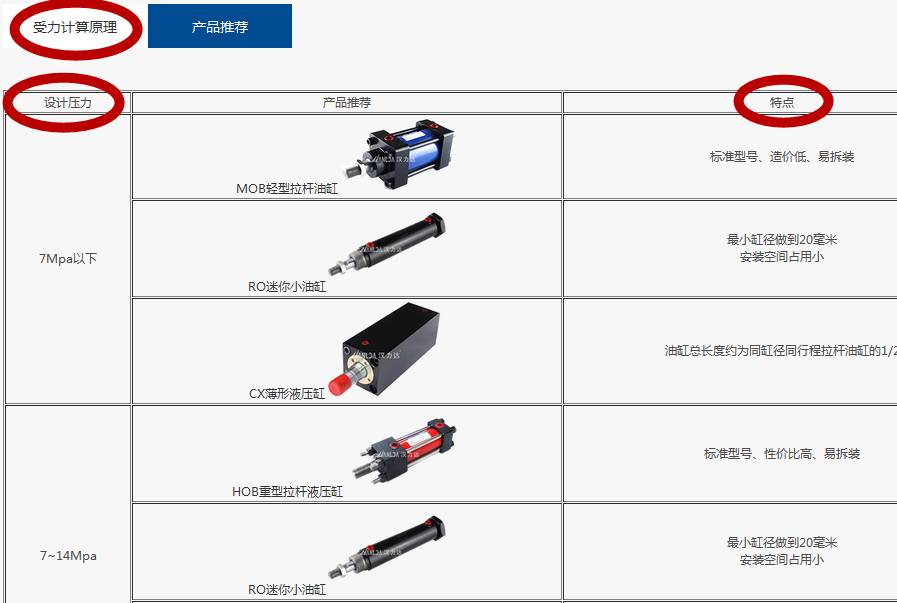

液壓缸選型-產品推薦

9種液壓缸，

按照設計壓力歸類，

油缸的特點一一羅列，

點擊油缸圖片，

直達油缸具體介紹頁面。



想知道受力計算原理？

點擊可查

液壓缸廠家手把手教您

快速選擇適合自己的油缸

簡直就是棒得

不能再棒了！

---

很好很好

迫不及待要去試用了嗎？



▼▼

關注微信公眾號浙江漢達服務中心，

菜單欄里即可找到計算入口，

這么棒的工具牢牢鎖定在手機里，

不怕丟了！

直接拉到頁尾，點擊“閱讀全文”，

試試液壓計算器功能，

馬上開始逆襲~
